XM200 ボールベアリングの質量に関する表面プロファイルの測定器
| 起源の場所 | 河南、中国 |
|---|---|
| ブランド名 | CAEC |
| モデル番号 | XM200 |
| 最小注文数量 | 1セット |
| 価格 | USD1-200 for one set |
| パッケージの詳細 | 輸出のための標準パッケージ |
| 受渡し時間 | 1-7日 |
| 供給の能力 | 1ヶ月あたりにセット100 |
試供品およびクーポンのための私に連絡しなさい。
WhatsApp:0086 18588475571
Wechat: 0086 18588475571
スカイプ: sales10@aixton.com
心配があれば、私達は24時間のオンライン・ヘルプを提供する。
x商品の詳細
| ハイライト | XM200 表面プロフィール測定器,軸承表面プロファイル測定器,ボールベアリングの質量測定器 |
||
|---|---|---|---|
製品の説明

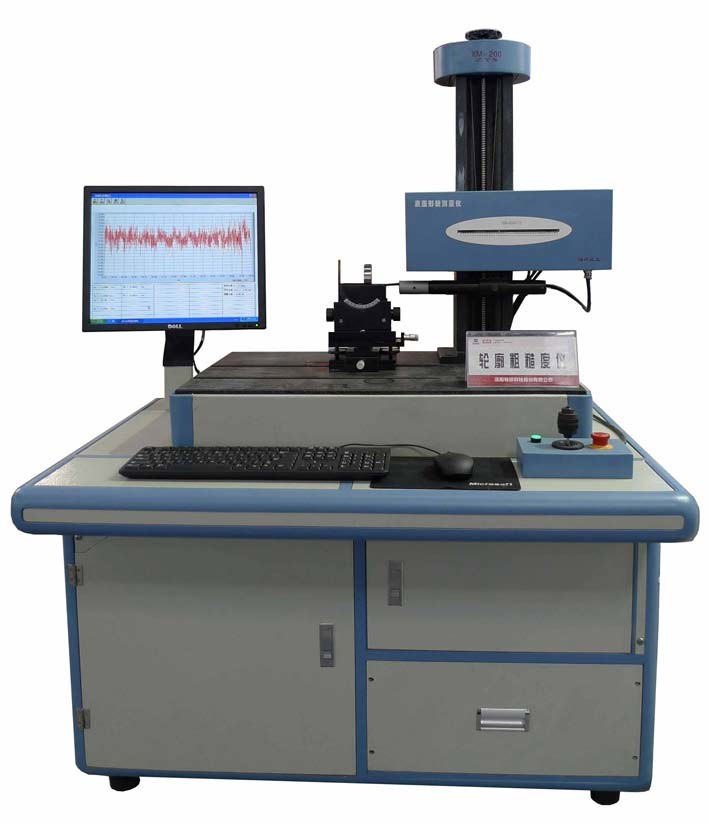

XM200 表面プロファイル測定器
XM200 表面プロフィール測定器の製品説明:
表面プロフィール測定器の測定パラメータ: 輪郭,波状,荒らしさ,およびGB3505に規定する他の顕微鏡上の地形パラメータ.輪郭半径,二重溝,チェンファー凸度,ロックの高さ,球状のベース,その他の次元パラメータ
表面プロファイラーの測定対象:リング溝,ローラーバスバー,球状のベース,鉄球半径と粗さ.
適用するXM200 表面プロファイル測定器:研磨工場の検査室で設備の状態をテストし,保守を行います. 測定室で様々な形やサイズを測定します.
表面プロフィール測定器 XM200の特徴:
1独立所有権:センサー,ガイドレール,測定・制御回路,分析ソフトウェアのコア技術
2広い範囲:
X方向の動き範囲200mm,解像度0.5μm
Z方向移動範囲 > 400mm,全位置付け
3高精度:荒さ2%+4μm 輪郭半径0.02%~0.1%
ガイドレールの直さ: 0.3μm/50mm
荒さ点:半径2μmの60°コーン
4完全なパラメータ: GB3505 に規定するすべての微小構造パラメータ;ベアリング業界で要求される様々なコンートサイズパラメータ.
5. 自動選択: 鉄球,溝,ダブル溝,ロールおよび他の形は,名目サイズと定数長を入力した後,自動的に選択することができます.測定効率と多パーツ測定の一貫性を向上させる.
栄誉XM200 表面プロファイル測定器:
2008年12月,私たちは機械産業科学技術進歩賞の第2賞を受賞し,3つの国家発明特許と外観特許を持っていた.
仕様についてXM200 表面プロファイル測定器:
| ポイント | 記述 | ポイント | 記述 |
| X方向の動き | Z方向の動き | ||
| ガイドレールの種類 | 高精度のスライドガイド | ガイドレールの種類 | 高精度のスライドガイド |
| 移動の長さ |
XM200型: 200mm XM100型:100mm |
移動の長さ |
XM200型: 400mm XM100型: 200mm |
| 線形精度 | 0.5μm/100mm | 測定モード | XM200型エンコーダー |
| 測定モード | 格子数 | ||
| 輪郭形の測定 | 構成要素 | ||
| センサータイプ |
高精度差分 誘導性タイプ |
3次元調整 テーブル |
XOY,XOZ,Y方向調整; 上部pf作業台のクロスV溝 |
| 測定範囲 | ±0.5mm, ±4mm | ||
| 決議 | 00.017μm,0.13μm | ローターテーブル | XOZ振動角 ±35° |
| 相対的エラー | 0.005FS | 高精度チャック (オプション) | 円筒状の棒端の球状測定または荒さ測定 |
| 半径測定誤差 | 00.02-0.1% | ||
| 粗度測定 |
Y方向の動き プラットフォーム (オプション) |
3次元プロフィール測定用 | |
| 測定範囲 | Ra0.01〜10μm | ガイドレールの種類 | ローリングガイド/線形モーター |
| 決議 | 1/65536 について | 移動の長さ | 100mm |
| 粗度測定の誤り | 2%±nm | 線形精度 | 2μm/100mm |
| 測定可能なパラメータ | GB3505に規定されているベアリングの特殊パラメータは,プロフィール,波状と荒さ,曲線半径,溝の中央距離,ロック高度,凸点,ロガリズム曲線,ボールベース表面溝の位置など | ||
| ハードウェア構成 | LCD,プリンター,荒さサンプル,標準ボール | ||
| ソフトウェアプラットフォームの機能 | 試験中の作業部品の状況に応じて,自動的に選択,自動的に修正,自動的に分析することができます.それは手動または自動的にサイクルの測定を行うことができます.自動で作業部件に触れるセンサーを保護し,手動または自動で範囲を変換し,直接取得した形状と様々なパラメータを表示し,それからプリントします.分析と処理ソフトウェアは,ユーザーの要求に応じて増加または減少することができます. | ||
| 外の次元 | |||
